施工事例
鋼矢板圧入工事 硬質地盤クリア工法
撤去できない上空架線を避けて鋼矢板を縦継施工｜N値100の砂礫地盤に対応した越戸川バイパス工事
撤去できない上空架線を避けて鋼矢板を縦継施工｜砂礫地盤に対応した越戸川バイパス工事
栃木県宇都宮市の「準用河川越戸川バイパス築造工事（第2工区）」において、上空架線による高さ制限に対応した鋼矢板圧入施工を行いました。砂礫地盤に対し、SP-III型鋼矢板（長さ11.5m）を施工した事例です。
今回の施工条件と課題

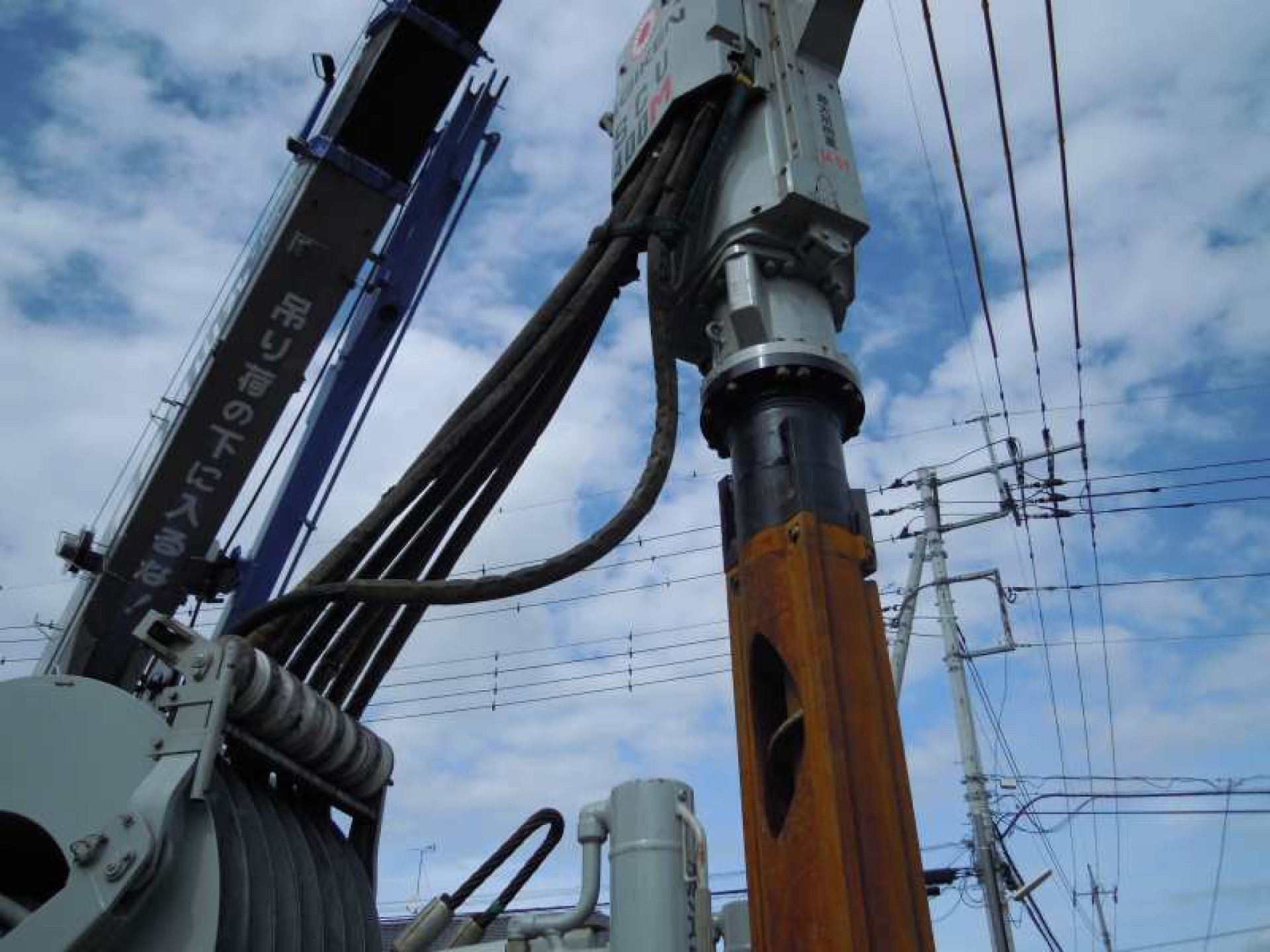

施工箇所の上空には撤去できない架線があり、鋼矢板を施工する際に高さ方向の制約がありました。架線を残したまま施工する必要があったため、架線下の1か所で縦継施工を採用しました。
硬質な砂礫地盤への圧入に加え、上空の制約に応じた施工手順への配慮が求められました。
上空架線を避けるための縦継溶接

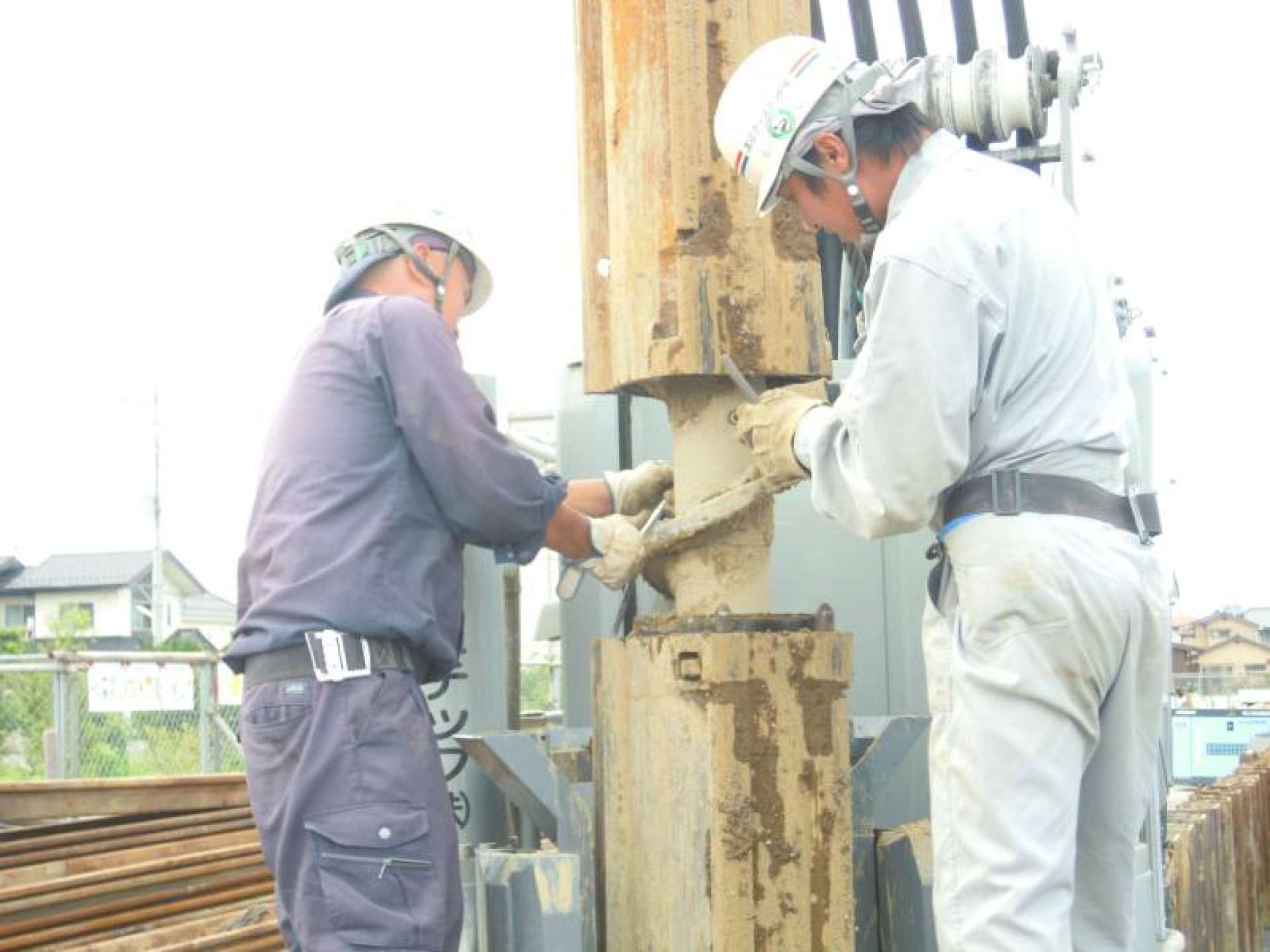

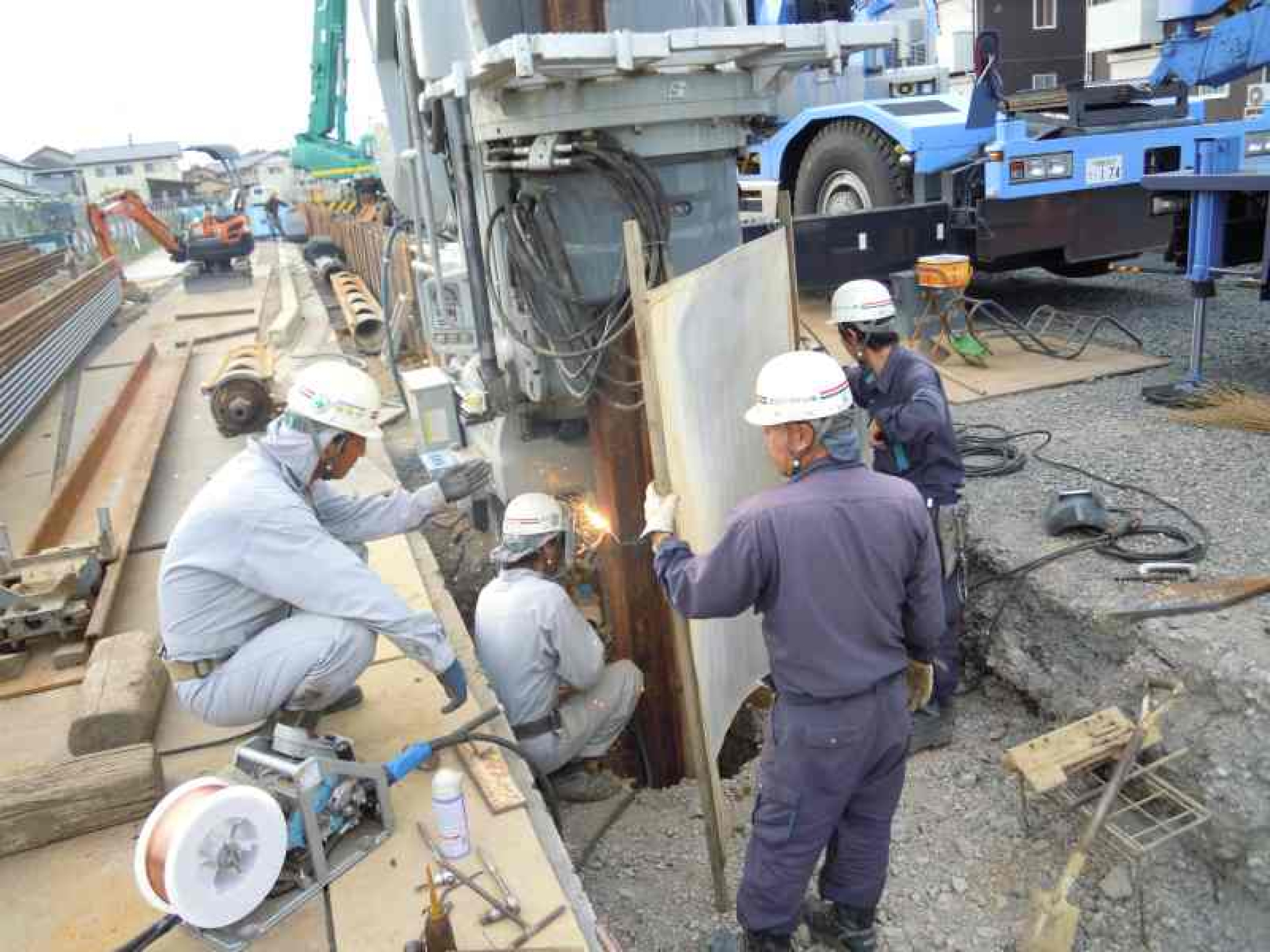

架線下の施工箇所では、鋼矢板を上下に分けて施工しました。下杭を圧入した後、上杭を縦継溶接で接合し、上杭の圧入を進めました。
上空架線下の1か所に縦継溶接を用いることで、撤去できない架線を避けながら鋼矢板施工を完了しました。地盤条件と高さ制限の両方に対応したことが、本工事の特徴です。
工事概要
- 工事名
- 準用河川越戸川バイパス築造工事（第2工区）
- 工事内容
- 鋼矢板圧入工事
- 施工場所
- 栃木県宇都宮市
- 施工期間
- 2012年9月～10月（平成24年）
- 矢板形式
- SP-III
- 矢板長
- 11.5m
- 土質
- 砂礫
- 特記事項
- 撤去できない上空架線下の1か所で縦継溶接を実施
- 元請会社
- 大幹建設株式会社様
