LRT近接地で異形鋼矢板による完全締切を施工｜硬質地盤クリア工法による調整池築造工事
LRT近接地で異形鋼矢板による完全締切を施工｜残置・引抜対象の鋼矢板を併用した下平出調整池築造工事

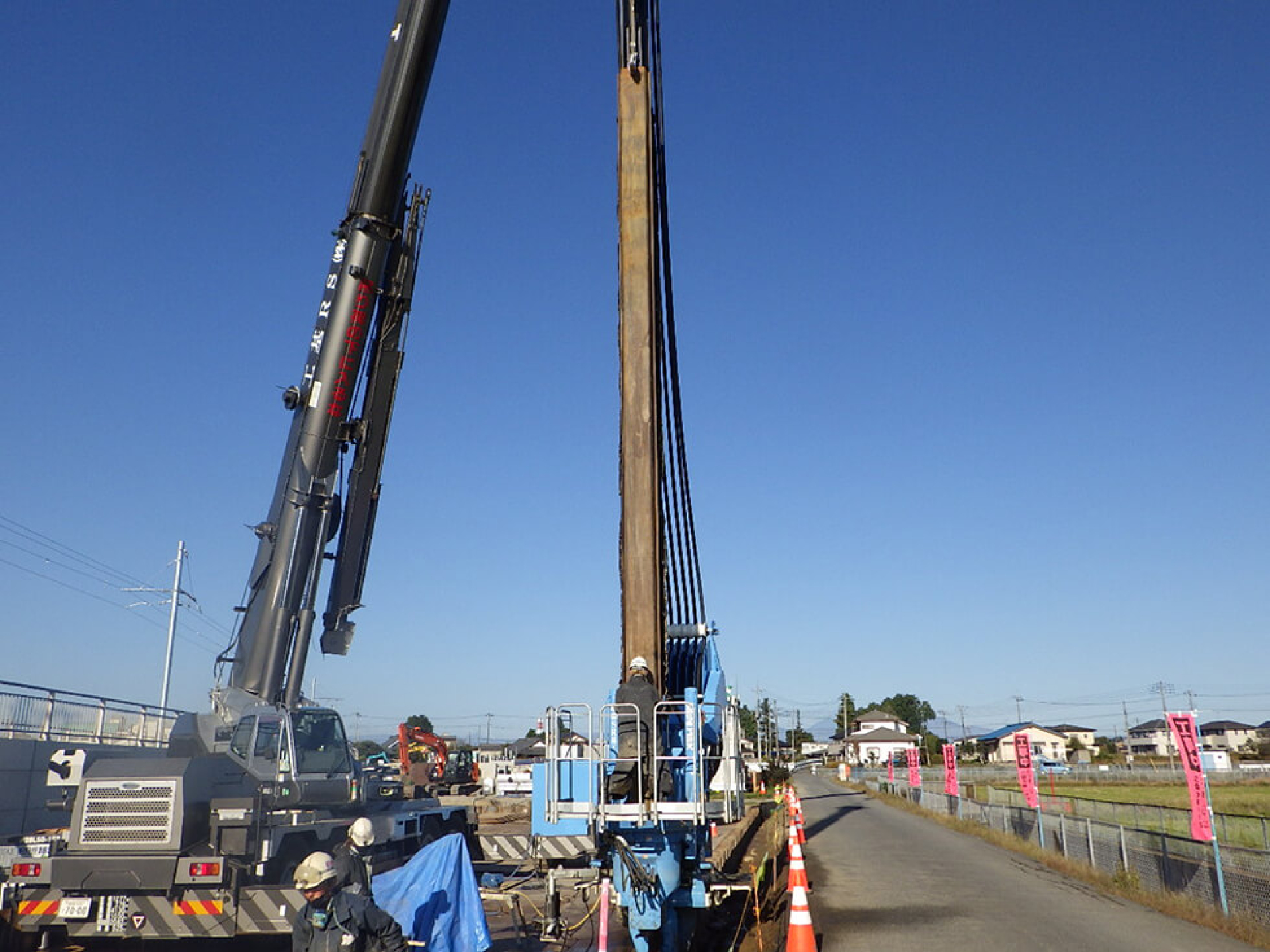

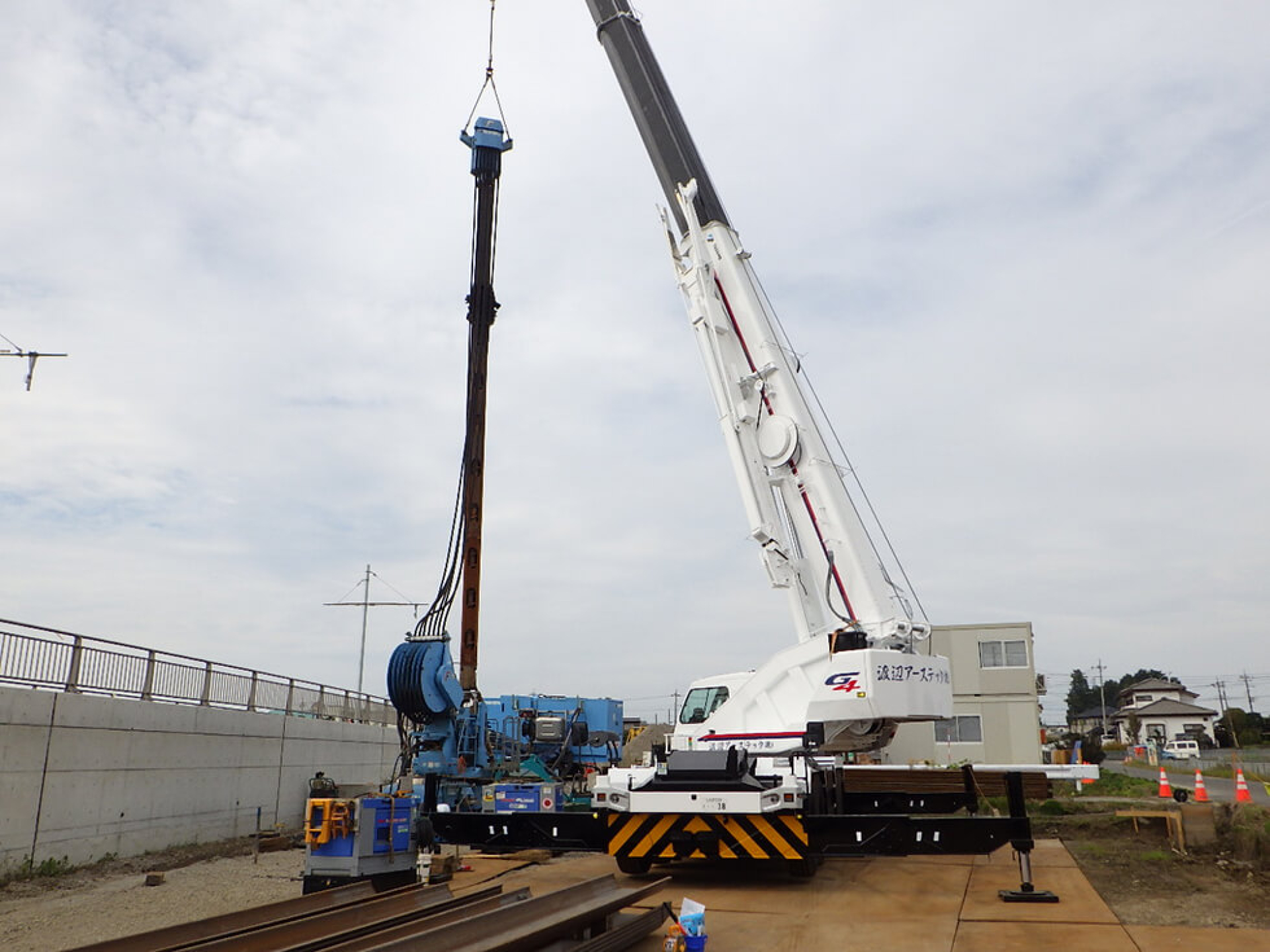

栃木県宇都宮市下平出の「下平出調整池築造工事」において、硬質地盤クリア工法による鋼矢板圧入施工を行いました。LRTおよび新築構造物に近接する現場で、調整池築造に必要な山留壁を構築した事例です。
本工事では、残置するSP-2W型鋼矢板と、引抜き・返却予定のSP-III型鋼矢板を併用しました。元請会社と施工方法を協議し、異形鋼矢板を使用した完全締切を行いました。
今回の施工条件と課題
施工場所はLRTおよび新築構造物に近接しており、周辺環境への配慮が求められました。地盤はN値25～50の玉石を含む礫質土で、長さ8mの鋼矢板を施工しました。
山留壁には、残置する鋼矢板と引抜対象の鋼矢板を組み合わせる計画でした。異なる鋼矢板形式を併用するため、接続部と締切形状への対応が課題となりました。
残置・引抜対象の鋼矢板を併用した山留壁
SP-2W型鋼矢板は地中に残置し、SP-III型鋼矢板は施工後に引き抜いて返却する計画でした。それぞれの用途と形式が異なる鋼矢板を接続し、山留壁として閉合させる必要がありました。
元請会社との協議と異形鋼矢板による完全締切
施工方法と締切形状について元請会社と協議を重ね、施工形状の変更に対応しました。異なる鋼矢板形式の接続には異形鋼矢板を使用し、山留壁を閉合させる完全締切を行いました。
残置・引抜対象の鋼矢板を併用する条件のもと、元請会社との協議を通じて施工を進め、調整池築造に伴う鋼矢板圧入施工を完了しました。
工事概要
- 工事名
- 下平出調整池築造工事
- 工事内容
- 調整池築造に伴う山留壁の鋼矢板圧入施工
- 施工場所
- 栃木県宇都宮市下平出
- 施工期間
- 2022年10月
- 施工工法
- 硬質地盤クリア工法
- 矢板形式
- SP-2W・SP-III
- 矢板長
- 8m
- N値
- 25～50
- 土質
- 玉石を含む礫質土
- 施工条件
- LRT・新築構造物近接
- 鋼矢板の用途
- SP-2Wは残置、SP-IIIは引抜き・返却予定
- 特記事項
- 異形鋼矢板による完全締切、元請会社との施工方法・形状の協議
- 元請会社
- 渡辺建設株式会社様
